La relation entre raideur et vibration est fondamentale. D’ailleurs; dans la plupart des situations acoustiques une vibration mécanique est à l’origine d’un bruit transmis. Par exemple, c’est le cas pour les planchers désolidarisés, les supports d’équipement ou les panneaux rayonnants. En réalité, cette vibration dépend de deux paramètres fondamentaux : la masse et la raideur du système.
Commençons par définir la raideur d’un système et les vibrations.
Les vibrations par leurs mouvements mécaniques oscillatoires sont à l’origine de la génération ou de la transmission du bruit, que ce soit à travers un fluide (air, eau) ou à travers un solide.
Effectivement, avec ces deux définitions, nous voyons que la relation entre raideur et vibration est au cœur des performances acoustiques, car elle conditionne à la fois la transmission vibratoire dans les structures et leur rayonnement sonore.
L’objectif de cet article est de clarifier le rôle fondamental de la raideur dans les phénomènes vibratoires acoustiques.
En conséquence, trois notions fondamentales permettent de modéliser et maîtriser ce comportement : le modèle masse-ressort, la résonance, et la notion de raideur dynamique.
La première notion est le modèle masse-ressort.
Le modèle masse-ressort exprime que la force F appliquée à un système élastique est proportionnelle à son déplacement via la raideur.
Cette relation est la base de la modélisation des systèmes vibrants. Ainsi, en vibro-acoustique, on assimile souvent un composant (plancher, cloison, appui, etc.) à un système masse–ressort (ou plusieurs masses-ressorts), dans lequel la raideur influence directement la capacité du système à osciller et à transmettre les vibrations.
En conséquence, ce modèle permet d’identifier la ou les fréquences propres, c’est-à-dire la fréquence à laquelle le système amplifie la vibration.

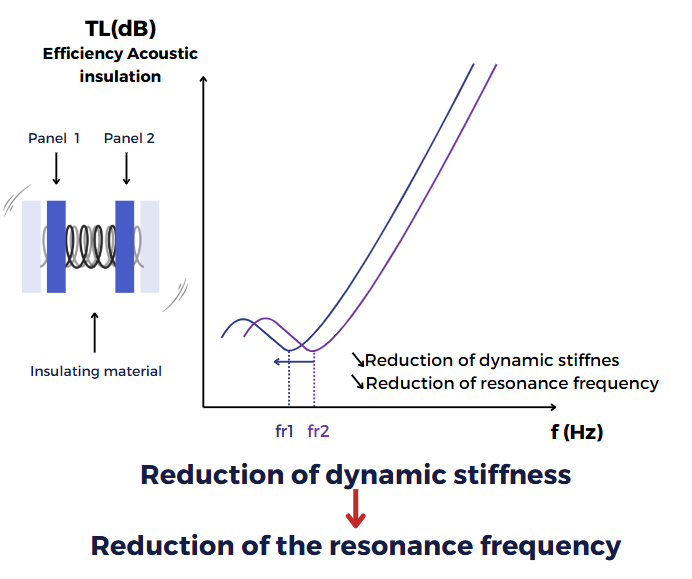

Enfin, la raideur joue le rôle de régulateur des résonances : elle permet de les éviter en ajustant la réponse dynamique du système. Contrairement à la raideur statique, qui se mesure sous une charge lente ou constante, la raideur dynamique reflète le comportement sur une certaine gamme de fréquence des matériaux soumis à des sollicitations vibratoires.
En effet, la raideur dynamique joue un rôle fondamental dans la génération, la transmission et la maîtrise du bruit solidien. Elle détermine la manière dont une structure réagit à une excitation. Une raideur trop faible peut entraîner des vibrations excessives (la raideur est liée au rapport de la force et du déplacement), favorisant la propagation du bruit. À l’inverse, une raideur élevée limitera l’amplitude des vibrations mais peut créer des résonances indésirables à plus haute fréquence. Il s’agit par exemple, d’un équipement positionné sur une structure avec une raideur mal dimensionnée générant des vibrations pouvant se propager dans un bâtiment ou un véhicule avec comme conséquence du bruit solidien.
En conséquence, contrôler la raideur des éléments structurels, permet d’ajuster le système et de réduire la transmission vibratoire pour limiter le bruit solidien.
D’ailleurs dans le domaine acoustique, cette fréquence marque un seuil critique :
En conséquence, dans la transmission vibratoire – et donc la transmission acoustique – le bon compromis entre raideur et amortissement permet :
D’ailleurs, ce principe est utilisé dans la conception de nombreux dispositifs acoustiques :
En effet, les applications d’une bonne maitrise de la raideur dynamique sont nombreuses, voici quelques exemples :
A noter que pour les isolants, la raideur dynamique peut être mesurée suivant la norme ISO 29052 avec des solutions comme Impactool.
En d’autres termes, une raideur mal maîtrisée peut entraîner des vibrations importantes et délétères pour le confort, voire une réduction de l’isolement prévu.
D’ailleurs, la relation directe avec de la raideur avec la fréquence propre des structures fait d’elle un paramètre clé dans la compréhension du comportement vibratoire des systèmes. En acoustique, cette relation s’exprime de manière tangible à travers les phénomènes de résonance et l’efficacité des dispositifs d’isolation.
La maîtrise de la raideur est donc un levier incontournable dans la conception acoustique performante, que ce soit dans le bâtiment, les transports ou l’industrie. Elle intervient dans le choix des matériaux, le dimensionnement des assemblages, le comportement des interfaces et le contrôle des transmissions solidiennes.
À l’avenir, la modélisation multiphysique – couplant vibroacoustique, thermique, structurel et comportement matériau – permettra d’intégrer plus finement les effets de la raideur dans les simulations numériques. Elle ouvrira la voie à une conception intégrée, pilotée par la performance acoustique, avec des prédictions plus précises et des prototypes mieux ciblés.
